SOLITEX WELDANO
Permeable, homogeneously weldable roof lining membrane

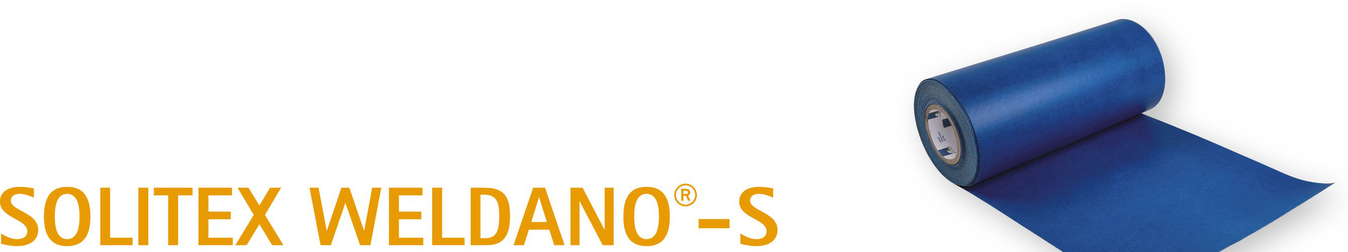

SOLITEX WELDANO S
Permeable, homogeneously weldable roof lining strips
Advantages
- Homogeneously weldable in the SOLITEX WELDANO system
- Also suitable for large counter battens
- Extremely high tear-resistance
- Permeable, airtight, rainproof and watertight
- Can be easily adapted for smaller dimensions using a knife or scissors
Application
For reliable integration of counter battens into the SOLITEX WELDANO system.
Technical specs
| Material | |
| Membrane, both sides | Polyurethane |
| Substructure fleece | Polyester |
| Attribute | Norm | Value | Norm |
| Colour | blue | ||
| Surface weight | EN 1849-2 | 310 ±15 g/m² ; 1.02 ±0.05 oz/ft² | EN 1849-2 |
| Thickness | EN 1849-2 | 0.8 ±0.05 mm ; 31 ±2 mils | EN 1849-2 |
| Water vapor resistance factor µ | EN ISO 12572 | 225 | EN ISO 12572 |
| sd-value | EN ISO 12572 | 0.18 ±0.04 m | EN ISO 12572 |
| g-value | 0.9 ±0.2 MN·s/g | ||
| Vapor permeance | ASTM E 96 | 18.2 US perms | ASTM E 96 |
| Reaction to fire | EN 13501 | E | EN 13501 |
| Exposure time | 3 months | ||
| Water column | EN 20811 | > 4 000 mm ; > 13' 1" | EN 20811 |
| Water tightness non-aged/aged* | EN 1928 | W1 / W1 | EN 1928 |
| Tensile strength MD/CD | EN 13859-1 (A) | 320 ±20 N/5 cm / 400 ±20 N/5 cm ; 37 ±2 lb/in / 46 ±6 lb/in | EN 13859-1 (A) |
| Tensile strength MD/CD aged* | EN 13859-1 (A) | 275 ±20 N/5 cm / 320 ±20 N/5 cm ; 31 ±2 lb/in / 37 ±2 lb/in | EN 13859-1 (A) |
| Elongation MD/CD | EN 13859-1 (A) | 50 ±10 % / 70 ±10 % | EN 13859-1 (A) |
| Elongation MD/CD aged* | EN 13859-1 (A) | 50 ±10 % / 70 ±10 % | EN 13859-1 (A) |
| Nail tear resistance MD/CD | EN 13859-1 (B) | 200 ±20 N / 200 ±20 N ; 45 ±4 lbf / 45 ±4 lbf | EN 13859-1 (B) |
| *) Artificial ageing by long term at 100 °C ; 212 °F | EN 1297 / EN 1296 | passed | EN 1297 / EN 1296 |
| Flexibility at low temperature | EN 1109 | -20 °C ; -4 °F | EN 1109 |
| Temperature resistance | permanent -40 °C to 100 °C ; -40 °F to 212 °F | ||
| Thermal conductivity | 0.17 W/(m·K) ; 1.18 BTU·in/(h·ft²·F) | ||
| CE labelling | EN 13859-1 | available | EN 13859-1 |
Image gallery - Application guide
Werden die Traufbleche längs gestoßen, zunächst SOLITEX WELDANO-S Abdichtungsstreifen parallel zur Traufe verlegen (Unterkante bündig mit der Schalungskante).

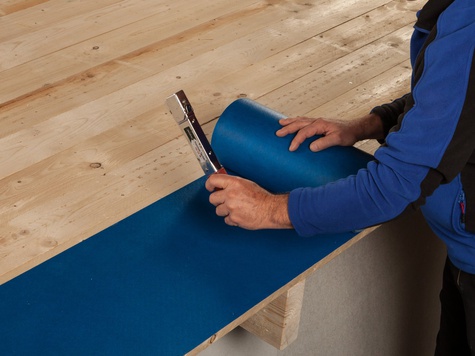

Bahn parallel zur Traufe ausrollen und mit mind. 10 mm breiten und 8 mm langen Befestigungsklammern oder Breitkopfstiften feuchtegeschützt im Überlappungsbereich mit ca. 2 cm Abstand zur Bahnenkante befestigen.
Bahn am Ortgang bis Oberkante Konterlatte
oder Ortbrett hochführen.
Bahnen mind. 10 cm überlappen lassen.
Die aufgedruckte Markierung dient zur Orientierung.
Pinsel der Pinselflasche in die Überlappung der Schweißnaht einführen und Quellschweißmittel einbringen.
Dabei die Pinselflasche nur leicht drücken.
Effektive Fügebreite (benetzte Fläche) muss mindestens 3 cm breit sein und bis an den Rand der überlappenden Bahn reichen.
Am Rand der Schweißnaht sollte das Quellschweißmittel leicht austreten um ein Verschweißen einschließlich der Kante zu gewährleisten.
Sonstiges überschüssiges Quellschweißmittel mit Lappen entfernen.
Die Bahnen sofort faltenfrei aufeinanderfügen und andrücken (z. B. mit Silikonrolle pro clima ROLLFIX).
Schweißnaht sollte anschließend auf Leckstellen geprüft werden (z. B. mit Nagel oder Bleistiftspitze).
Heißluftdüse in die Überlappung der Schweißnaht einführen und an der Kante entlang führen.
Die effektive Fügebreite muss mindestens 2 cm breit sein und bis an den Rand der
überlappenden Bahn reichen.
Die Bahnen sofort faltenfrei aufeinanderfügen und andrücken (z. B. mit Silikonrolle pro clima ROLLFIX).
Schweißnaht sollte anschließend auf Leckstellen geprüft werden (z. B. mit Nagel oder Bleistiftspitze).
Flächige Bahn verlegen und oberhalb des Traufblechs mit SOLITEX WELDANO-S verschweißen.
Traufblech reinigen und Unterkante der flächigen Bahn z. B. mit WELDANO MULTICOLL aufkleben.
Wird ein PVC-beschichtetes Traufblech verwendet, kann dieses ggf. direkt mit der Unterdachbahn homogen verschweißt werden.
Das ist im Vorfeld zu prüfen.
Zunächst eine Bahn längs in der Kehle verlegen.
Anschließend horizontal verlaufende Bahnen mit 10 cm Überlappung winddicht und wasserführend mit der Kehlbahn verschweißen.
Wird die Konterlatte oberhalb der Bahn vorgesehen und/oder wird die Bahn als Behelfsdeckung/Bauzeitabdichtung während der Bauzeit genutzt, ist generell das System-Nageldichtband TESCON NAIDECK mono unterhalb der Konterlatte anzubringen.
Abdichtungsstreifen SOLITEX WELDANO-S über die Konterlatte verlegen und beidseitig mit der Unterdachbahn verschweißen.
Konterlatten müssen trocken sein.
Alternativ kann auch die Unterdachbahn direkt über die Konterlatten geführt werden.
Einzudichtendes Rohr reinigen.
WELDANO ROFLEX über das Rohr ziehen und...
... den Dichtflansch mit der Unterdachbahn
verschweißen (Quellschweißmittel oder Heißluftgerät).
Anschluss gut anpressen und auf Leckstellen prüfen.
Rohrmanschette oben mit TESCON VANA am Rohr verkleben.
Tipp:
Bei großen Lüfterpfannen WELDANO ROFLEX mit einem Bahnenstück vergrößern.
Im Randbereich die Manschette mit dem Quellschweißmittel WELDANO TURGA oder Heißluft anschweißen.
Die effektive Fügebreite (benetzte Fläche) muss mindestens 3 cm breit sein und bis an den Rand von WELDANO ROFLEX PLUS reichen.
Manschette gut anrollen.
Anschlusstreifen SOLITEX WELDANO-S entsprechend Dachneigung und Rohrdurchmesser anfertigen.
Anschlussstreifen um das Rohr führen und aufeinander sowie auf dem Anschlussflansch der Manschette mit WELDANO TURGA verschweißen.
Verbindung gut anrollen.
Anschlussstreifen SOLITEX WELDANO-S mit pro clima TESCON VANA zusätzlich am Rohr und im Überlappungsbereich des Anschlussstreifens verkleben.
Fertig.
Untergrund reinigen.
Bauteil allseitig mit je einem Streifen SOLITEX WELDANO-S und System-Formteil WELDANO INVEX wasserführend und faltenfrei auf der Unterdachbahn verschweißen (Quellschweißmittel oder Heißluftgerät).
Anschluss gut andrücken und auf Leckstellen prüfen.
Bahn mit Dehnschlaufe in das Kleberbett legen.
Kleber dabei nicht ganz flach drücken, damit ggf. Bauteilbewegungen aufgenommen werden können.
Oberhalb des Dacheinbauteils Wasserabweiser mit Quergefälle herstellen und auf der Bahn verkleben.
Abweiser so ausbilden, dass Feuchtigkeit durch eine unterbrochene Konterlatte in das nächste angrenzende Feld ohne Dacheinbauteil geleitet wird.
Dachflächenfenster umlaufend bis zur Oberkante Blendrahmen mit SOLITEX WELDANO eindichten.
Bahnen in den Ecken mit Quellschweißmittel WELDANO TURGA verschweißen.
SOLITEX WELDANO auf dem Blendrahmen mit WELDANO MULTICOLL ankleben und mit pro clima TESCON VANA sichern.
Fertig.
- Unterdachbahn SOLITEX WELDANO
- Anschlusskleber WELDANO MULTICOLL
- Anschlusskleber WELDANO MULTICOLL¹)
¹) Alternativ WELDANO TURGA oder Heißluftgerät verwenden
General conditions
SOLITEX WELDANO is to be installed horizontally (parallel to the eave). Unhindered drainage of water must be ensured. Cross joints are to be avoided. If membrane joints are necessary, they should be offset with respect to each other.
To protect the building structure during the construction phase, SOLITEX WELDANO roof lining membranes can be subjected to outdoor exposure for up to 3 months (e.g. as a temporary covering in accordance with ZVDH ('Zentralverband des Deutschen Dachdeckerhandwerks' - National Association of the German Roofing Trade).
The roof pitch must be at least 5°. National regulations should be taken into account here.
Fasteners should not be applied on flat surface areas or in areas where water run-off is collected (e.g. in roof valleys). We recommend the use of corrosion-resistant fasteners.
The membrane edges are to be welded using the WELDANO TURGA system solvent welding agent or a hot air gun. The welding area must be dry and free of frost, dust and grease. If dirt (e.g. oil) is stuck to the surface, moisten a cloth lightly with WELDANO TURGA system solvent welding agent and use it to clean off this dirt. Both sides of the membrane can be welded and are suitable as upper layers.
Welding with a solvent welding agent can be carried out at temperatures above 0 °C / 32 °F. Please observe the hazard notices on the container.
If a hot air gun is being used, we recommend a temperature of around 220 to 280 °C (430 to 530 °F) depending on the ambient temperature and wind conditions. Test this setting by carrying out a test weld on a sample piece of membrane. A 40 mm (1.6") nozzle width has been found to be suitable in practice for welded joints between surface membranes. A 20 mm (.8") nozzle may be more suitable in certain cases for more intricate joints.
The WELDANO ROFLEX pipe grommet is suitable for pipe diameters of 90 mm to 125 mm (3.5"-5") for roof pitches between 5° and 25°.
The WELDANO ROFLEX PLUS pipe grommet is suitable for pipe diameters of 90 mm to 120 mm (4.5"-4.75") for roof pitches up to 50°.
As an alternative to the use of the WELDANO ROFLEX, WELDANO INVEX or WELDANO INCAV system shaped elements, these elements can also be made by cutting appropriate shapes out of SOLITEX WELDANO membranes.
Important: The enclosed counter battens on the waterproof roof lining must be dry and chamfered on their upper side (≥ 3 mm; 120 mils) when they are installed. Ideally, structural timber should be used.
Additional technical information for Germany:
Depending on the requirements demanded of the roof lining when used as an additional measure, the roof lining can be installed to be rainproof or watertight (in accordance with ZVDH). Rainproof roof lining: The counter battens are installed over the roof lining membrane. Waterproof roof lining: The counter battens are integrated into the sealing layer. The roof lining membrane is installed over the counter battens here or else SOLITEX WELDANO-S sealing strips are fitted over the counter battens and welded to the roof lining membrane on both sides.
Ridge ventilation is permitted in the case of a rainproof roof lining. The roof lining membrane should then stop 30 mm (1.2") before the apex of the ridge. Cover the ventilation opening with a membrane strip over the counter batten along the ridge axis. Ridge ventilation is not permitted in the case of a waterproof roof lining.
The SOLITEX WELDANO roof lining membrane is to be bonded in a windproof and waterproof manner at the eave flashing. The eave flashing can be installed as a drip board under the gutter or as a guide board that guides water into the gutters. To protect the roof lining membrane from direct sunlight on a permanent basis, the width of the eave flashing should be selected appropriately depending on the roof pitch and the orientation of the building structure.
Substrate
Before adhesion, SOLITEX WELDANO should be wiped clean with a cloth.
Bonding to frozen membranes is not possible.
There must be no water-repellent substances (e.g. grease or silicone) on the membranes. Subsurfaces must be sufficiently dry and stable.
It is recommended that spot checks be performed to test the strength of the stuck joints.
