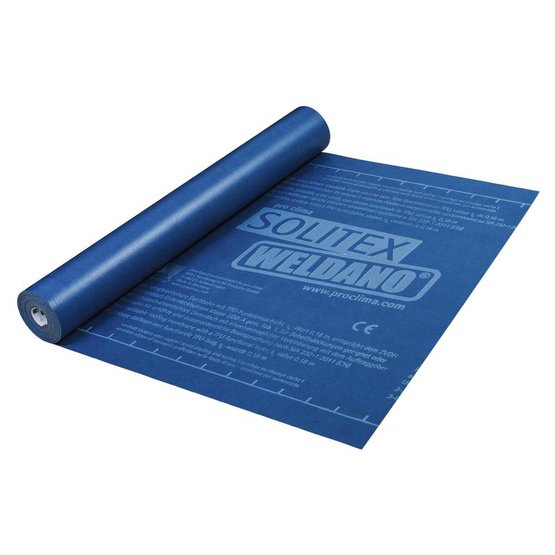

SOLITEX WELDANO
Permeable, homogeneously weldable roof lining membrane
Advantages
- Homogeneously weldable
- Non-slip and abrasion-resistant surface
- Permeable and, at the same time, rainproof against driving rain
- Extremely high tear-resistance
- As a roof lining with the most stringent safety requirements
- Monolithic membrane
Application

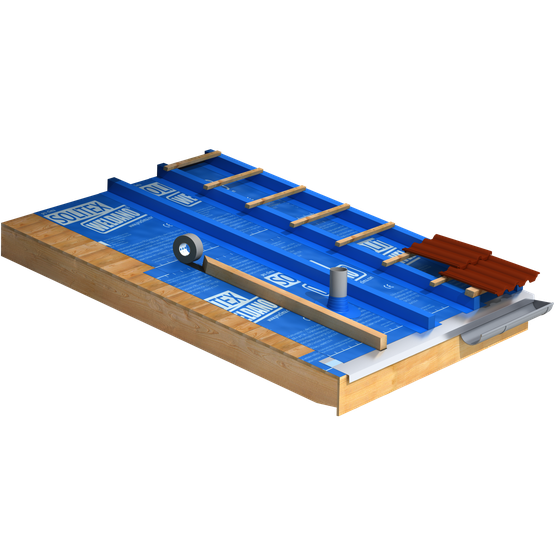

As a 3-ply permeable, homogeneously weldable, rainproof/watertight roof lining.
Suitable for installation on pressure-resistant subsurfaces, e.g. wooden decking, wood-based panels and wood fibre underlay panels.
| Material | |
| Membrane, both sides | Polyurethane |
| Substructure fleece | Polyester |
| Attribute | Norm | Value | Norm |
| Colour | blue | ||
| Surface weight | EN 1849-2 | 310 ±15 g/m² ; 1.02 ±0.05 oz/ft² | EN 1849-2 |
| Thickness | EN 1849-2 | 0.8 ±0.05 mm ; 31 ±2 mils | EN 1849-2 |
| Water vapor resistance factor µ | EN ISO 12572 | 225 | EN ISO 12572 |
| sd-value | EN ISO 12572 | 0.18 ±0.04 m | EN ISO 12572 |
| g-value | 0.9 ±0.2 MN·s/g | ||
| Vapor permeance | ASTM E 96 | 18.2 US perms | ASTM E 96 |
| Reaction to fire | EN 13501 | E | EN 13501 |
| Exposure time | 3 months | ||
| Water column | EN 20811 | > 4 000 mm ; > 13' 1" | EN 20811 |
| Water resistance un-/aged* | EN 1928 | W1 / W1 | EN 1928 |
| Tensile strength MD/CD | EN 13859-1 (A) | 300 ±30 N/5 cm / 350 ±30 N/5 cm ; 34 ±3 lb/in / 40 ±3 lb/in | EN 13859-1 (A) |
| Tensile strength MD/CD aged* | EN 13859-1 (A) | 300 ±30 N/5 cm / 350 ±30 N/5 cm ; 34 ±3 lb/in / 40 ±3 lb/in | EN 13859-1 (A) |
| Elongation MD/CD | EN 13859-1 (A) | 50 ±10 % / 70 ±10 % | EN 13859-1 (A) |
| Elongation MD/CD aged* | EN 13859-1 (A) | 50 ±10 % / 70 ±10 % | EN 13859-1 (A) |
| Nail tear resistance MD/CD | EN 13859-1 (B) | 200 ±20 N / 200 ±20 N ; 45 ±4 lbf / 45 ±4 lbf | EN 13859-1 (B) |
| *) Artificial ageing by long term | EN 1297 / EN 1296 | passed | EN 1297 / EN 1296 |
| Flexibility at low temperature | EN 1109 | -20 °C ; -4 °F | EN 1109 |
| Temperature resistance | permanent -40 °C to 80 °C ; -40 °F to 176 °F | ||
| Thermal conductivity | 0.17 W/(m·K) ; 1.18 BTU·in/(h·ft²·F) | ||
| Roof lining membrane | ZVDH-Produktdatenblatt | UDB-A | ZVDH-Produktdatenblatt |
| Temporary roof covering; suitable as ... | ZVDH | yes | ZVDH |
| CE labelling | EN 13859-1 | available | EN 13859-1 |
Verarbeitungshinweise
1a. Traufblech montieren
Werden die Traufbleche längs gestoßen, zunächst SOLITEX WELDANO-S Abdichtungsstreifen parallel zur Traufe verlegen (Unterkante bündig mit der Schalungskante).
1b. Traufblech montieren
2a. Bahnen verkleben und überlappen
Bahn parallel zur Traufe ausrollen und mit mind. 10 mm breiten und 8 mm langen Befestigungsklammern oder Breitkopfstiften feuchtegeschützt im Überlappungsbereich mit ca. 2 cm Abstand zur Bahnenkante befestigen.
Bahn am Ortgang bis Oberkante Konterlatte
oder Ortbrett hochführen.
2b. Bahnen verkleben und überlappen
Bahnen mind. 10 cm überlappen lassen.
Die aufgedruckte Markierung dient zur Orientierung.
3a. Überlappung mit Quellschweißmittel WELDANO TURGA
Pinsel der Pinselflasche in die Überlappung der Schweißnaht einführen und Quellschweißmittel einbringen.
Dabei die Pinselflasche nur leicht drücken.
Effektive Fügebreite (benetzte Fläche) muss mindestens 3 cm breit sein und bis an den Rand der überlappenden Bahn reichen.
3b. Überlappung mit Quellschweißmittel WELDANO TURGA
Am Rand der Schweißnaht sollte das Quellschweißmittel leicht austreten um ein Verschweißen einschließlich der Kante zu gewährleisten.
Sonstiges überschüssiges Quellschweißmittel mit Lappen entfernen.
4. Überlappung fest anreiben und prüfen
Die Bahnen sofort faltenfrei aufeinanderfügen und andrücken (z. B. mit Silikonrolle pro clima ROLLFIX).
Schweißnaht sollte anschließend auf Leckstellen geprüft werden (z. B. mit Nagel oder Bleistiftspitze).
5a. Alternativ: Überlappung verschweißen mit Heißluftgerät
Heißluftdüse in die Überlappung der Schweißnaht einführen und an der Kante entlang führen.
Die effektive Fügebreite muss mindestens 2 cm breit sein und bis an den Rand der
überlappenden Bahn reichen.
5b. Alternativ: Überlappung verschweißen mit Heißluftgerät
Die Bahnen sofort faltenfrei aufeinanderfügen und andrücken (z. B. mit Silikonrolle pro clima ROLLFIX).
Schweißnaht sollte anschließend auf Leckstellen geprüft werden (z. B. mit Nagel oder Bleistiftspitze).
6a. Anschluss Traufe
Flächige Bahn verlegen und oberhalb des Traufblechs mit SOLITEX WELDANO-S verschweißen.
6b. Anschluss Traufe
Traufblech reinigen und Unterkante der flächigen Bahn z. B. mit WELDANO MULTICOLL aufkleben.
Wird ein PVC-beschichtetes Traufblech verwendet, kann dieses ggf. direkt mit der Unterdachbahn homogen verschweißt werden.
Das ist im Vorfeld zu prüfen.
7. Ausbildung Kehle
Zunächst eine Bahn längs in der Kehle verlegen.
Anschließend horizontal verlaufende Bahnen mit 10 cm Überlappung winddicht und wasserführend mit der Kehlbahn verschweißen.
8. Konterlatte nicht eingebunden
Wird die Konterlatte oberhalb der Bahn vorgesehen und/oder wird die Bahn als Behelfsdeckung/Bauzeitabdichtung während der Bauzeit genutzt, ist generell das System-Nageldichtband TESCON NAIDECK mono unterhalb der Konterlatte anzubringen.
9. Konterlatte eingebunden
Abdichtungsstreifen SOLITEX WELDANO-S über die Konterlatte verlegen und beidseitig mit der Unterdachbahn verschweißen.
Konterlatten müssen trocken sein.
Alternativ kann auch die Unterdachbahn direkt über die Konterlatten geführt werden.
10a. Bei flachgeneigten Dächern: Anschluss Rohrdurchdringungen
Einzudichtendes Rohr reinigen.
WELDANO ROFLEX über das Rohr ziehen und...
10b. Bei flachgeneigten Dächern: Anschluss Rohrdurchdringungen
... den Dichtflansch mit der Unterdachbahn
verschweißen (Quellschweißmittel oder Heißluftgerät).
Anschluss gut anpressen und auf Leckstellen prüfen.
10c. Bei flachgeneigten Dächern: Anschluss Rohrdurchdringungen
Rohrmanschette oben mit TESCON VANA am Rohr verkleben.
10d. Bei flachgeneigten Dächern: Anschluss Rohrdurchdringungen
Tipp:
Bei großen Lüfterpfannen WELDANO ROFLEX mit einem Bahnenstück vergrößern.
11a. Bei Steildächern: Anschluss Rohrdurchdringungen
Im Randbereich die Manschette mit dem Quellschweißmittel WELDANO TURGA oder Heißluft anschweißen.
Die effektive Fügebreite (benetzte Fläche) muss mindestens 3 cm breit sein und bis an den Rand von WELDANO ROFLEX PLUS reichen.
Manschette gut anrollen.
11b. Bei Steildächern: Anschluss Rohrdurchdringungen
Anschlusstreifen SOLITEX WELDANO-S entsprechend Dachneigung und Rohrdurchmesser anfertigen.
11c. Bei Steildächern: Anschluss Rohrdurchdringungen
Anschlussstreifen um das Rohr führen und aufeinander sowie auf dem Anschlussflansch der Manschette mit WELDANO TURGA verschweißen.
Verbindung gut anrollen.
11d. Bei Steildächern: Anschluss Rohrdurchdringungen
Anschlussstreifen SOLITEX WELDANO-S mit pro clima TESCON VANA zusätzlich am Rohr und im Überlappungsbereich des Anschlussstreifens verkleben.
Fertig.
12a. Bei flach geneigten Dächern: Anschluss an aufgehende Bauteile (z. B. Schornstein)
Untergrund reinigen.
Bauteil allseitig mit je einem Streifen SOLITEX WELDANO-S und System-Formteil WELDANO INVEX wasserführend und faltenfrei auf der Unterdachbahn verschweißen (Quellschweißmittel oder Heißluftgerät).
Anschluss gut andrücken und auf Leckstellen prüfen.
12b. Bei flach geneigten Dächern: Anschluss an aufgehende Bauteile (z. B. Schornstein)
Am aufgehenden Bauteil min. 15 cm hoch
führen und mit WELDANO MULTICOLL ankleben. Kontaktfläche von SOLITEX WELDANO mit Quellschweißmittel anlösen.
CH: Laut SIA 232/1 min. 50 mm über Eindeckung führen.
An Dachflächenfenstern Abdichtung bis zur Oberkante des Blendrahmens ausführen.
Innenecken analog mit System-Formteil WELDANO INCAV herstellen.
13a. Bei Steildächern: Anschluss an aufgehende Bauteile (z. B. Schornstein)
WELDANO MULTICOLL Raupe mit mind. 6 mm Durchmesser auf mineralischen Untergrund, auftragen (bei rauen Untergründen ggf. mehr).
13b. Bei Steildächern: Anschluss an aufgehende Bauteile (z. B. Schornstein)
Bahn mit Dehnschlaufe in das Kleberbett legen.
Kleber dabei nicht ganz flach drücken, damit ggf. Bauteilbewegungen aufgenommen werden können.
14. Montage eines Wasserabweisers
Oberhalb des Dacheinbauteils Wasserabweiser mit Quergefälle herstellen und auf der Bahn verkleben.
Abweiser so ausbilden, dass Feuchtigkeit durch eine unterbrochene Konterlatte in das nächste angrenzende Feld ohne Dacheinbauteil geleitet wird.
15. Anschluss an Dachflächenfenster
Dachflächenfenster umlaufend bis zur Oberkante Blendrahmen mit SOLITEX WELDANO eindichten.
Bahnen in den Ecken mit Quellschweißmittel WELDANO TURGA verschweißen.
16. Anschluss an Dachflächenfenster
SOLITEX WELDANO auf dem Blendrahmen mit WELDANO MULTICOLL ankleben und mit pro clima TESCON VANA sichern.
Fertig.
UV-Schutz der Bahn im Traufbereich beachten!
- Unterdachbahn SOLITEX WELDANO
- Anschlusskleber WELDANO MULTICOLL
- Anschlusskleber WELDANO MULTICOLL¹)
¹) Alternativ WELDANO TURGA oder Heißluftgerät verwenden
General conditions
SOLITEX WELDANO is to be installed horizontally (parallel to the eave). Unhindered drainage of water must be ensured. Cross joints are to be avoided. If membrane joints are necessary, they should be offset with respect to each other.
To protect the building structure during the construction phase, SOLITEX WELDANO roof lining membranes can be subjected to outdoor exposure for up to 3 months (e.g. as a temporary covering in accordance with ZVDH ('Zentralverband des Deutschen Dachdeckerhandwerks' - National Association of the German Roofing Trade).
The roof pitch must be at least 5°. National regulations should be taken into account here.
Fasteners should not be applied on flat surface areas or in areas where water run-off is collected (e.g. in roof valleys). We recommend the use of corrosion-resistant fasteners.
The membrane edges are to be welded using the WELDANO TURGA system solvent welding agent or a hot air gun. The welding area must be dry and free of frost, dust and grease. If dirt (e.g. oil) is stuck to the surface, moisten a cloth lightly with WELDANO TURGA system solvent welding agent and use it to clean off this dirt. Both sides of the membrane can be welded and are suitable as upper layers.
Welding with a solvent welding agent can be carried out at temperatures above 0 °C / 32 °F. Please observe the hazard notices on the container.
If a hot air gun is being used, we recommend a temperature of around 220 to 280 °C (430 to 530 °F) depending on the ambient temperature and wind conditions. Test this setting by carrying out a test weld on a sample piece of membrane. A 40 mm (1.6") nozzle width has been found to be suitable in practice for welded joints between surface membranes. A 20 mm (.8") nozzle may be more suitable in certain cases for more intricate joints.
The WELDANO ROFLEX pipe grommet is suitable for pipe diameters of 90 mm to 125 mm (3.5"-5") for roof pitches between 5° and 25°.
The WELDANO ROFLEX PLUS pipe grommet is suitable for pipe diameters of 90 mm to 120 mm (3.5"-4.75") for roof pitches between 5° and 25°.
As an alternative to the use of the WELDANO ROFLEX, WELDANO INVEX or WELDANO INCAV system shaped elements, these elements can also be made by cutting appropriate shapes out of SOLITEX WELDANO membranes.
Important: The enclosed counter battens on the waterproof roof lining must be dry and chamfered on their upper side (≥ 3 mm; 118 mils) when they are installed. Ideally, structural timber should be used.
Additional technical information for Germany:
Depending on the requirements demanded of the roof lining when used as an additional measure, the roof lining can be installed to be rainproof or watertight (in accordance with ZVDH). Rainproof roof lining: The counter battens are installed over the roof lining membrane. Waterproof roof lining: The counter battens are integrated into the sealing layer. The roof lining membrane is installed over the counter battens here or else SOLITEX WELDANO-S sealing strips are fitted over the counter battens and welded to the roof lining membrane on both sides.
Ridge ventilation is permitted in the case of a rainproof roof lining. The roof lining membrane should then stop 30 mm (1.2") before the apex of the ridge. Cover the ventilation opening with a membrane strip over the counter batten along the ridge axis. Ridge ventilation is not permitted in the case of a waterproof roof lining.
The SOLITEX WELDANO roof lining membrane is to be bonded in a windproof and waterproof manner at the eave flashing. The eave flashing can be installed as a drip board under the gutter or as a guide board that guides water into the gutters. To protect the roof lining membrane from direct sunlight on a permanent basis, the width of the eave flashing should be selected appropriately depending on the roof pitch and the orientation of the building structure.
Substrate
Suitable for installation on firm subsurfaces that provide sufficient pressure resistance when using a roller to press on the welding bond, e.g. wooden decking, wood-based panels and wood fibre underlay panels.
The subsurface must be dry, free of frost, clean and free of any sharp-edged or pointed objects. There must be no water-repellent substances (e.g. grease or silicone) on the membranes.
Before adhesion, SOLITEX WELDANO should be wiped clean with a cloth. It is recommended that spot checks be performed to test the strength of the stuck joints.
